產品概述

      XJK型系列浮選機能有效地將品位很低的礦石選成高品位的精礦，廣泛用于銅、鉛、鋅、鎳、鉬、金等有色金屬，黑色金屬和非金屬礦物(煤，滑石,瑩石等)的粗選、精選和浮選作業，特別是對于細粒浸染、成分復雜的礦石，采用此系列浮選處理能獲得較好的分選效果。

產品結構

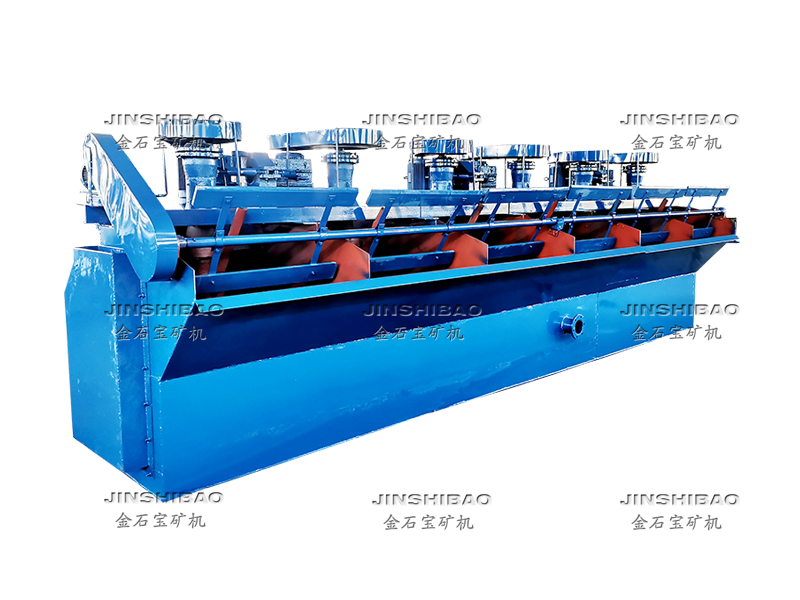

XJK浮選機每槽主要由承漿槽、攪拌裝置、充氣裝置、排出礦化氣泡裝置、電動機等組成。（如圖所示）

（1）承漿槽：它有進漿口，以及調節礦漿面的閘門裝置，它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。

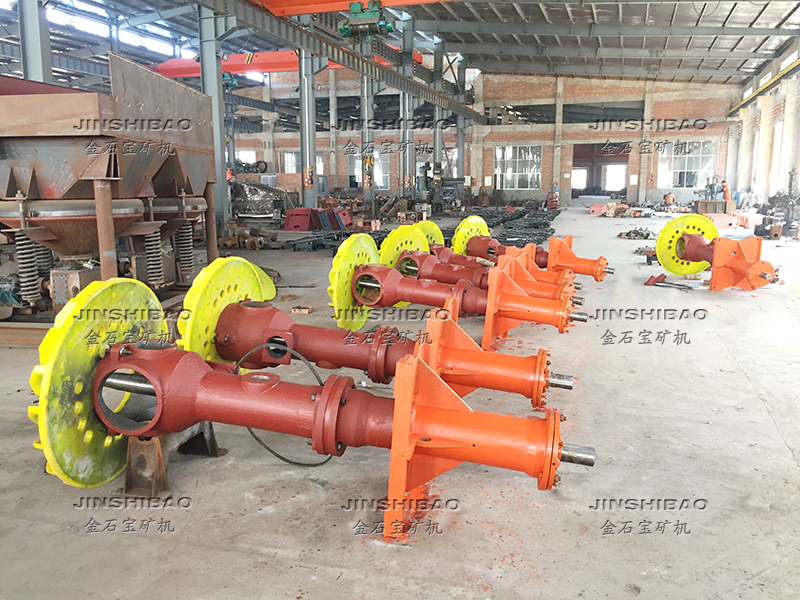

（2）攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉淀，它主要由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。

（3）充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中產生負壓，將空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的旋轉運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。

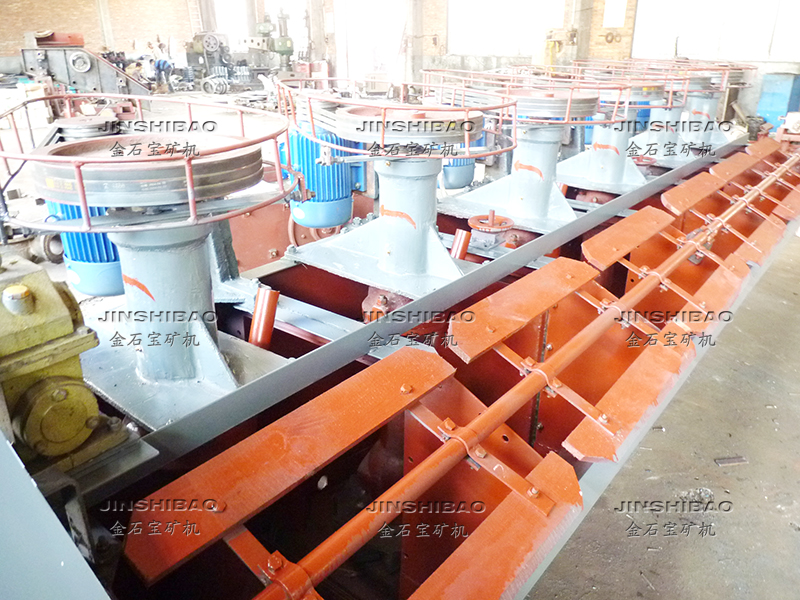

（4）排除礦化氣泡裝置：它是將浮在槽面上的泡沫刮出，主要由電機帶動減速器，減速器帶動刮板組成。

工作原理

   XJK浮選機工作時，將磨碎的礦石加水及必要的藥劑經攪拌槽調成礦漿后，注入開始攪拌的礦漿槽，通過電機和皮帶輪帶動葉輪跟主軸一同旋轉，使蓋板和葉輪之間產生離心作用形成負壓，空氣由吸漿管經空氣筒吸入，同時礦漿經吸漿管被吸入，礦漿與空氣混合后，借葉輪旋轉產生的離心力，經過蓋板邊緣導向葉片被甩入槽中。由于葉片的強烈攪拌，使礦漿中的空氣彌散成氣泡，并均勻分布在礦漿中。當懸浮的礦粒與氣泡碰撞接觸時，可浮的礦粒在藥劑的作用下附著于氣泡，并隨氣泡上升至液面，形成礦化泡沫層，由刮板刮出作為精礦，留在槽內的礦粒進入下一槽繼續選別。

技術參數
