一、產品概述

 碾金機主要用于選金、銀、鉛鋅、鐵、鉬、銅、銻等礦前期碾磨工作，同時也是球磨機碾磨作業的主要代替設備之一。該設備適應用小型礦山、交通運輸不便、電力供應不足的偏遠礦山使用。碾金機主要設備安裝簡單、投資小、產量高、生產成本低、碾磨速度快等特點。

二、結構及工作原理

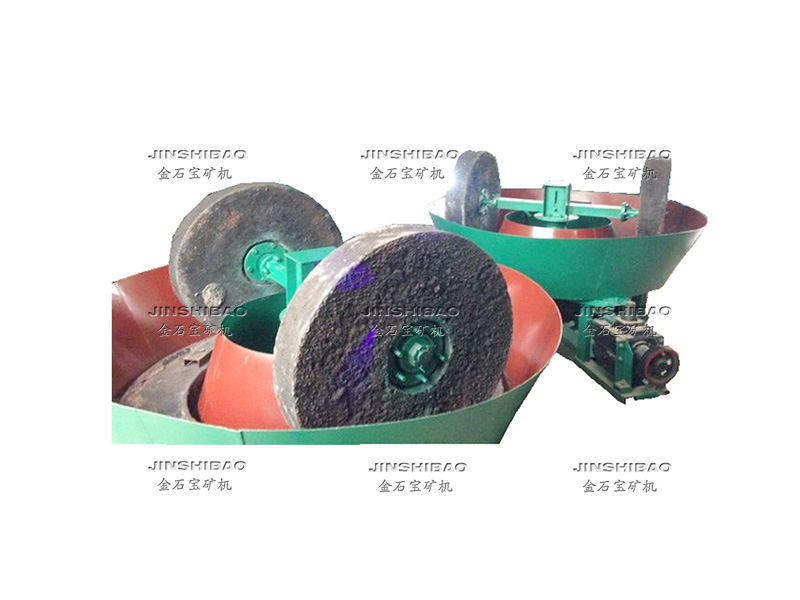

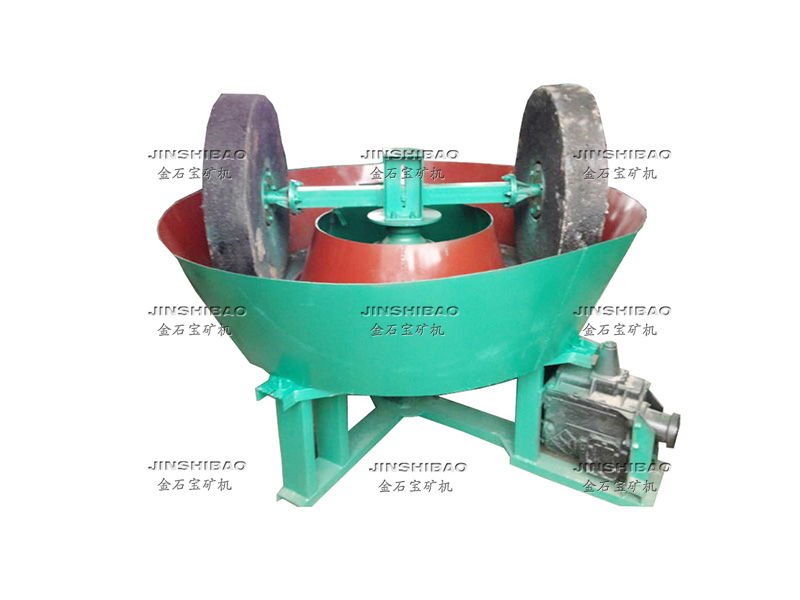

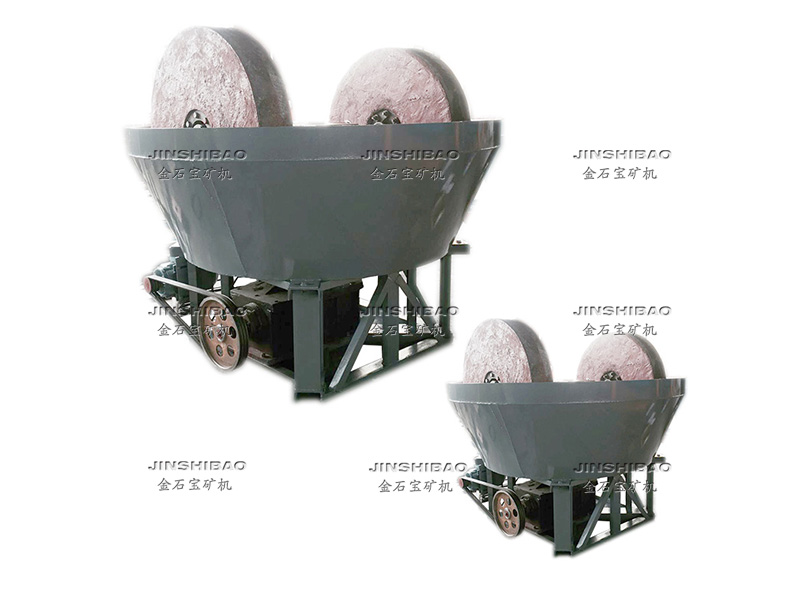

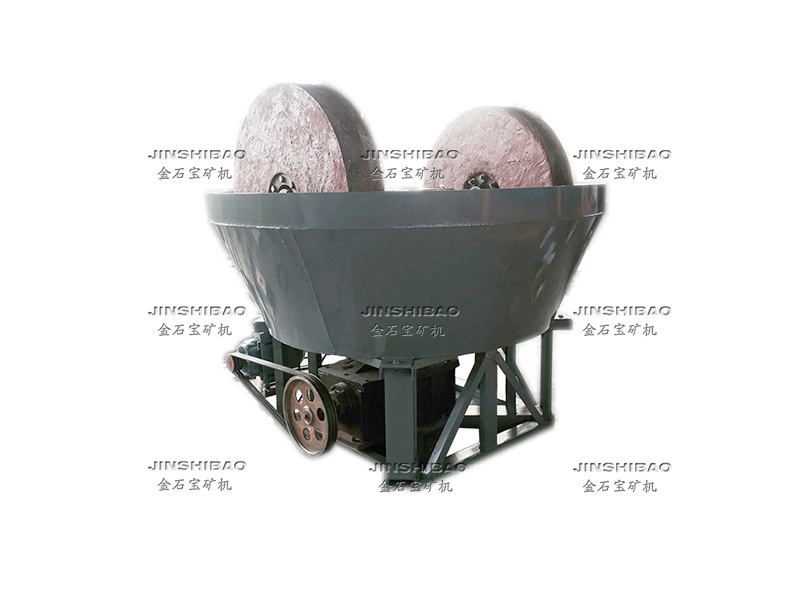

 該設備主要由動力裝置、機架、水盆、碾輪、碾盤等部件組成，采用輪動式磨礦工作方式：首先電動機將動力傳動至減速機，在減速機帶動下，通過大立軸將力矩傳遞給上方的橫軸，然后經安裝在橫軸兩端的拉桿傳遞至碾輪，使碾輪產生驅動力，沿橫軸水平方向做逆時針旋轉運動；工作時的碾輪既能圍繞濕碾機大立軸公轉，又能圍繞碾輪中心軸進行自轉，碾盤則固定不動。添加的礦石物料，在碾磨機內受到來自，碾輪自身重量帶來的擠壓力，碾輪公轉自轉時與碾盤產生的巨大摩擦力，在受到反復的擠壓、揉搓、研磨后，被徹底粉碎。

 碾輪在碾壓、揉搓礦物的同時，兼具混合攪拌造漿功能，將物料與水充分混合均勻，使礦漿濃度等各項磨礦指標穩定；經研磨粉碎后的單體解離礦物細粒，在混動的礦漿中，被帶至液面上層，經設置在水盆上的溢流排料口，溢流排出，進入下一作業工序加工；粗粒礦物則沉降在碾盤底部，繼續研磨粉碎，直至細度達到標準；設置在水盆排料口處的篩網（篩網目數，應根據礦物類型，分選要求，合理設置），可嚴格控制分級粒度，避免出現礦物過粉碎或粒度粗細不均現象，為后續作業創造良好條件。

三、技術參數
